절연유의 시료채취 방법

(IEC 60567에 의한 방법 - 용존가스 분석용)



① 변압기 tank 하부의 drain valve 에서 채취하여 대표시료로 한다.

② Drain line의 end cover를 풀고 끝을 깨끗이 닦은 후 고무마개 adaptor를 연결하여 drain line 에 있는 절연유를 1L정도 뽑아내고, 뽑아낸 절연유로 용기를 세척한 다음 adaptor 도관 끝 이 용기의 밑바닥에 닿도록 한다.

③ Valve를 가만히 열고 adaptor를 꽉 밀어 기포가 생성되지 않도록 하여 시료를 약 250ml 알루미늄캔 또는 유리병 용기 위로 넘치게 하면서 용기 모퉁이를 가볍게 쳐서 남은 공기를 배출시킨 후 도관을 서서히 빼낸다.

(도관에 기포가 생길 때는 adaptor를 꽉 조이고 valve를 조금 더 열어 준다)

④ 채유가 끝나면 대기와 접촉이 없도록 신속하게 뚜껑으로 시료용기를 막는다.

⑤ 채취된 시료가 바뀌지 않도록 미리 준비한 label을 현장에서 부착한다.



※ 必 용기내부에 공기가 없도록 시료를 가득 채워야 정확한 분석결과를 얻을 수 있습니다.

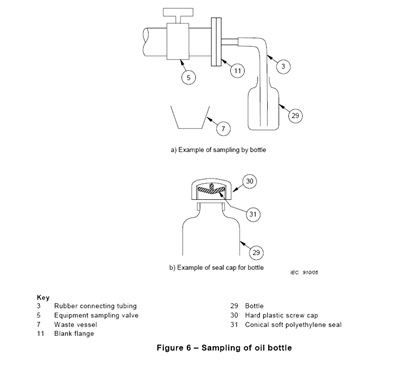

출처 : IEC 60567 - Sampling of oil by bottle
